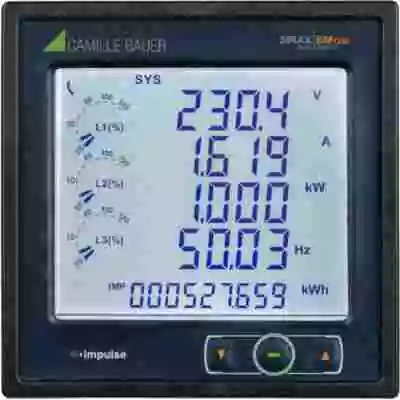

SIRAX BM1250 – Basic

Multifunktionaler Leistungsanzeiger programmierbar für Strom, Spannung, Wirk-, Blind- und Scheinleistung, Wirk- und Blindenergie.

Ausführung Basic: Genauigkeitsklasse 0.2S

Das multifunktionale Leistungs- und Überwachungsmessgerät SIRAX BM1250 ist für den festen Einbau und zur Messung der wichtigsten elektrischen Parametern in Niederspannungsanlagen geeignet.

Anwenderfreundlich

  • Das Gerät lässt sich sehr einfach über 3 Drucktasten bedienen
  • Mit seinem grossen, hintergrundbeleuchteten LCD-Display sind die Messdaten sehr gut lesbar
  • Mit der Funktion “Benutzer zuweisbare Bildschirme” lassen sich 1 bis 10 Bildschirmanzeigen aus 28 Bildschirmen definieren
  • Einfache, flexible und schnelle Montage dank Easy Clip oder Befestigungsbügel

Multifunktional

  • Vielzahl von Funktionen zur Messung von Spannung, Strom, Leistung, Energie und Qualität
  • Verschiedene Relaisfunktionen integriert (Impulsausgang zur Energiemessung, Grenzwertausgang, Timerfunktion, RTC Relaisausgang)
  • Eingebauter 8MB Flash Datenlogger (Eventlogging, Zeitlogging, Lastprofillogger)
  • Vor-Ort-Konfiguration (Konfiguration über Drucktasten, USB-Interface oder über RS485/Modbus RTU möglich)
  • Einfache Integration in übergeordnete Systeme durch offenen Kommunikationsweg über Modbus RTU

Kommunikativ

  • RS485-Schnittstelle mit Modbus/RTU Protokoll

Sicher

  • Passwort schützt gegen unbefugtes Verändern von Programmierungen und Konfigurationen
  • Werkseitig ist kein Passwort vorgegeben

  • Anzeige und Kontrolle elektrischer Kennwerte in Energieverteilungsanlagen
  • Interne Abrechnung / Überwachung und Rechnungsprüfung
  • Submetering und Nebenkostenabrechnung
  • Überwachung der elektrischen Last

Messung

  • Ströme (I1, I2, I3, IN, ISystem)
  • Spannungen (U1, U2, U3, USystem, U12, U23, U31)
  • Frequenz (f)
  • Leistungen (P1, P2, P3, ΣP, Q1, Q2, Q3, ΣQ, S1, S2, S3, ΣS)
  • Leistungsfaktor (PF1, PF2, PF3, ΣPF)
  • Phasenwinkel (Cosϕ1, Cosϕ2, Cosϕ3, ΣCosϕ)

Qualität

  • Klirrfaktor (THDI1, THDI2, THDI3, THDISystem, THDU1, THDU2, THDU3, THDUSystem)
  • Oberschwingungen bis zur 31. harmonischen (I1, I2, I3, U1, U2, U3)

Zählung

  • Wirkenergie (kWh Import/Export)
  • Blindenergie (kvarh Import/Export)
  • Scheinenergie (kVah)
  • Betriebsstundenzähler
  • Eingebaute Real Time Clock
  • Zeitbasierender Datenlogger

Ereignisse

  • Phase fehlt Anzeige
  • Phasensequenz-Anzeige (Uhrzeiger/Gegenuhrzeiger)
  • Anzahl von Unterbrechungen Ausgang
  • Kommunikation RS485 Modbus RTU
  • Relaisausgang (Impuls, Limit, Timer, RTC)



Die Messung ist für 1- oder 3-Phasen-Netzwerke mit 2-, 3- oder 4-Drahtanschlüssen ausgelegt und dienen zur sicheren Überwachung der elektrischen Verteilung. Die Messwerte werden über das grosszügige LCD Display angezeigt. Das Gerät (96x96mm) verfügt über zwei optionale Ausgänge die als Impulsausgang für Energiemessung, Grenzwertausgang, Timerfunktion oder Relaisausgang konfiguriert werden können. Eine RS485-Schnittstelle mit Modbus/RTU steht auch zur Verfügung.
